Hej där! Som leverantör av 1-fas växelströmsmotorer har jag själv sett hur avgörande korrekt inriktning är mellan motorn och dess belastning. Felinriktning kan leda till alla möjliga problem, som ökat slitage, minskad effektivitet och till och med för tidigt fel på motorn eller belastningen. I det här blogginlägget kommer jag att dela med mig av några tips om hur man kontrollerar inriktningen av en 1-fas AC-motor med dess belastning.
Varför justering är viktig
Innan vi dyker in i kontrollprocessen, låt oss snabbt prata om varför anpassning är så viktigt. När en motor och dess belastning är felinriktad skapar det ytterligare belastning på motorns lager, kopplingar och axlar. Denna extra stress kan orsaka vibrationer, som inte bara minskar motorns effektivitet utan också ökar risken för mekaniska fel. Med tiden kan felinställning leda till kostsamma reparationer och stillestånd, vilket är det sista som ett företag vill ha.
Verktyg du behöver
För att kontrollera inriktningen av en 1-fas AC-motor med dess belastning behöver du några grundläggande verktyg:
- Riktad: En rätlina är en lång, platt bit av metall eller plast som du kan använda för att visuellt kontrollera motorns inriktning och belastningen.
- Klockindikator: En mätklocka är ett precisionsmätverktyg som kan användas för att mäta mängden felinriktning mellan motorn och lasten.
- Mätare: Mätare är tunna remsor av metall som finns i olika tjocklekar. De kan användas för att mäta gapet mellan motorn och lasten.
Steg-för-steg kontroll av inriktning
Nu när du har de nödvändiga verktygen, låt oss gå igenom steg-för-steg-processen för att kontrollera inriktningen av en 1-fas AC-motor med dess belastning:
Steg 1: Förbered motorn och lasten
Innan du börjar kontrollera inriktningen, se till att motorn och lasten är korrekt installerade och säkrade. Stäng av strömmen till motorn och låt den svalna helt. Ta bort alla skydd eller kåpor som kan blockera åtkomsten till motorn och lasten.
Steg 2: Kontrollera den visuella justeringen
Använd en rätlina för att kontrollera den visuella inriktningen av motorn och lasten. Placera rätlinjen över kopplingen eller axeln på motorn och lasten. Leta efter eventuella mellanrum eller felinriktning mellan rätkanten och ytorna på motorn och lasten. Om du märker några betydande luckor eller felinriktning måste du göra justeringar.
Steg 3: Mät den radiella inriktningen
Den radiella inriktningen avser inriktningen av motorn och belastningen längs axelns axel. För att mäta den radiella inriktningen måste du använda en mätklocka. Montera mätklockan på motorn eller lasten och placera mätklockans prob mot kopplingen eller axeln på den andra komponenten. Vrid axeln långsamt och observera avläsningen på mätklockan. Avläsningen bör hållas inom ett visst toleransintervall. Om avläsningen ligger utanför toleransintervallet måste du göra justeringar av motorn eller lasten.
Steg 4: Mät den axiella inriktningen
Den axiella inriktningen avser inriktningen av motorn och belastningen längs axelns längd. För att mäta den axiella inriktningen måste du använda en mätklocka eller känselmått. Montera mätklockan på motorn eller lasten och placera mätklockans prob mot kopplingen eller axeln på den andra komponenten. Vrid axeln långsamt och observera avläsningen på mätklockan. Alternativt kan du använda avkännarmätare för att mäta gapet mellan motorn och lasten på olika punkter längs axeln. Spalten bör vara konsekvent längs hela längden av skaftet. Om gapet inte är konsekvent måste du göra justeringar av motorn eller lasten.
Steg 5: Gör justeringar
Om du hittar någon felinställning under inriktningskontrollen måste du göra justeringar av motorn eller lasten. Justeringarna kan innebära att man lossar motorns eller lastens monteringsbultar och flyttar dem något för att korrigera inriktningen. Använd shims eller distansbrickor för att justera höjden eller positionen på motorn eller lasten. När du har gjort justeringarna kontrollerar du justeringen igen med samma verktyg och procedurer. Upprepa processen tills inriktningen ligger inom det acceptabla toleransintervallet.
Vanliga inriktningsproblem och lösningar
Här är några vanliga inriktningsproblem som du kan stöta på när du kontrollerar inriktningen av en 1-fas AC-motor med dess belastning, tillsammans med deras lösningar:
- Mjuk fot: Mjuk fot uppstår när motorn eller lasten inte sitter jämnt på sin monteringsyta. Detta kan orsaka felinställning och vibrationer. För att fixera mjuk fot måste du använda shims eller distanser för att jämna ut motorn eller lasten.
- Kopplingsfel: Felinriktning av kopplingen uppstår när kopplingen mellan motorn och lasten inte är korrekt inriktad. Detta kan orsaka överdrivet slitage på kopplingen och motorn. För att åtgärda felinställning av kopplingen måste du justera kopplingens position eller byta ut den om den är skadad.
- Skaftförskjutning: Axelfel uppstår när motorns axlar och lasten inte är i linje med varandra. Detta kan orsaka vibrationer och för tidigt fel på motorn eller belastningen. För att åtgärda axelfel, måste du justera läget för motorn eller lasten med shims eller distanser.
Slutsats
Att kontrollera inriktningen av en 1-fas växelströmsmotor med dess belastning är en viktig underhållsuppgift som kan hjälpa till att förhindra kostsamma reparationer och stillestånd. Genom att följa stegen som beskrivs i det här blogginlägget och använda rätt verktyg kan du säkerställa att din motor och dess belastning är korrekt inriktad och fungerar effektivt.

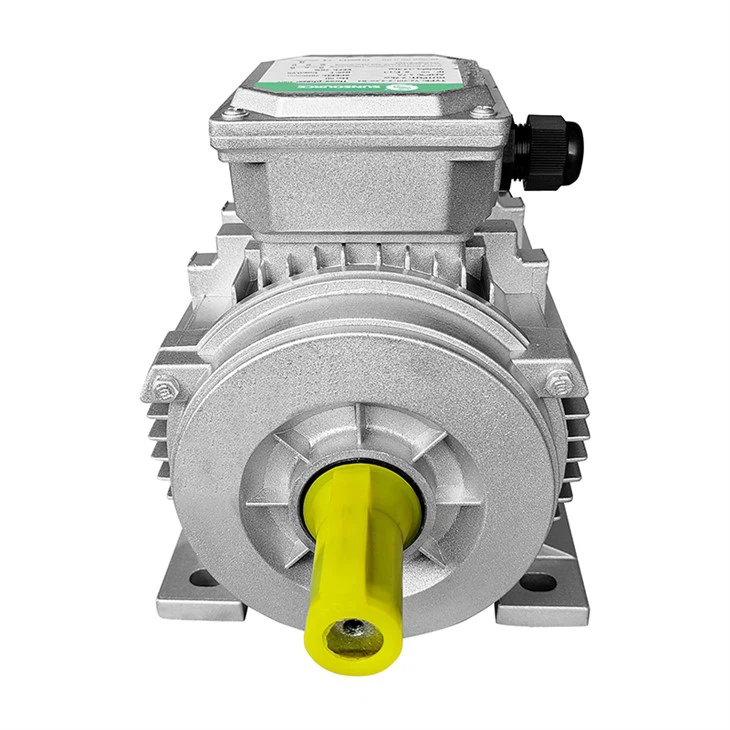

Om du letar efter en 1-fas växelströmsmotor, har vi dig täckt. Vi erbjuder ett brett utbud av högkvalitativa120V AC motor,Liten enfas AC-motor, ochAC enfas induktionsmotorför att möta dina specifika behov. Kontakta oss idag för att diskutera dina önskemål och få en offert.
Referenser
- "Motor Alignment: En guide till korrekt installation och underhåll." Baldor Electric Company.
- "Grundläggande inriktning: Hur man kontrollerar och korrigerar motorinriktning." Fluke Corporation.
- "Enfas växelströmsmotorer: principer, tillämpningar och felsökning." McGraw-Hill Education.
