Som leverantör av AC Current Motors har jag bevittnat första hand den kritiska roll som dessa motorer spelar i olika branscher. Att förstå vridmomentens hastighetskurvor för olika typer av AC -strömmotorer är avgörande för både ingenjörer och slutanvändare. Dessa kurvor hjälper inte bara till att välja rätt motor för en specifik applikation utan också för att optimera dess prestanda.
Grundläggande koncept för vridmoment - hastighetskurvor
Innan du går in i de specifika vridmomentkurvorna för olika växelströmsmotorer är det viktigt att förstå de grundläggande koncepten. Vridmoment är rotationskraften som får ett föremål att rotera kring en axel, och hastigheten avser motoraxelns rotationshastighet, vanligtvis mätt i varv per minut (varvtal). Vridmomentets hastighetskurva är en grafisk representation av hur vridmomentutgången från en motor förändras när hastigheten varierar.
Vridmoment - hastighetskurva för introduktionsmotorer
Squirrel Cage induktionsmotorer är den mest använda typen av växelströmsmotor på grund av deras enkelhet, robusthet och låga kostnader. Deras vridmomentkurva har vanligtvis tre distinkta regioner:
- Startregion: I början, när motorn är i vila (0 rpm), är glidningen (skillnaden mellan synkronhastigheten och den faktiska rotorhastigheten) 100%. Motorn producerar ett högt startmoment, vilket är nödvändigt för att övervinna lastens tröghet och starta rotationen. Startströmmen är emellertid också mycket hög, vanligtvis 5 - 7 gånger den nominella strömmen.
- Accelererande region: När motorn accelererar minskar glidningen och vridmomentet ökar initialt till ett maximivärde som kallas utdragningsmomentet. Detta är det maximala vridmomentet som motorn kan producera utan att stanna. Efter att ha nått utdragningsmomentet börjar vridmomentet minska när hastigheten närmar sig synkronhastigheten.
- Region: När motorn når sin nominella hastighet fungerar den vid ett relativt konstant vridmoment. Vridmomentet vid denna punkt är det nominella vridmomentet, som är vridmomentet som motorn kan kontinuerligt producera utan överhettning.
Squirrel Cage induktionsmotorer är lämpliga för applikationer där lasten kräver ett högt startmoment, såsom transportband, pumpar och fläktar. Du kan utforska ett brett utbud avIndustriladsmotorAlternativ som inkluderar introduktionsmotorer för ekorreburar för dina industriella behov.
Vridmoment - hastighetskurva för sårrotorinduktionsmotorer
Sårrotorinduktionsmotorer har ett mer flexibelt vridmomentegenskap jämfört med introduktionsmotorer för ekorrbur. Rotorn på en sårrotormotor har en uppsättning lindningar som är anslutna till yttre motstånd genom glidringar.
- Startregion: Genom att lägga till yttre motstånd mot rotorkretsen vid start - kan motorn producera ett mycket högt startmoment med en relativt låg startström. Detta gör att sårrotorinduktionsmotorer är idealiska för applikationer som kräver ett högt startmoment och en jämn start, såsom kranar och lyftanordningar.
- Hastighetskontrollregion: Det yttre motståndet kan justeras under driften för att variera hastigheten - vridmomentkarakteristiskt för motorn. Genom att öka det yttre motståndet ökar gliden vid vilken det maximala vridmomentet inträffar, vilket möjliggör ett bredare spektrum av hastighetskontroll.
- Region: När motorn når den önskade hastigheten kan det yttre motståndet reduceras till noll, och motorn fungerar som liknar en introduktionsmotor för ekorrbur vid ett relativt konstant vridmoment.
Vridmoment - hastighetskurva för synkrona motorer
Synkrona motorer fungerar med en konstant hastighet som är synkroniserad med frekvensen för växelströmförsörjningen. Deras vridmomentkurva skiljer sig helt från induktionsmotorer.
- Startregion: Synkrona motorer har inget startmoment på egen hand. De kräver ett externt sätt att föra rotorn upp till nära synkron hastighet innan de kan låsa in med det roterande magnetfältet. Detta kan uppnås med hjälp av en ponnimotor eller med hjälp av en variabel frekvensdrivning (VFD).
- Synkroniserande region: När rotorhastigheten närmar sig synkronhastigheten kan motorn synkroniseras med det roterande magnetfältet och den börjar ge vridmoment. Vridmomentets hastighetskurva för en synkronmotor är en rak linje från den synkrona hastigheten ner till noll vridmoment.
- Region: Synkrona motorer fungerar med en konstant hastighet oavsett belastningsmomentet, så länge lastmomentet inte överskrider det maximala utdraget. De används ofta i applikationer där en konstant hastighet krävs, till exempel i textilverk och pappersbruk.
Vridmoment - hastighetskurva för enstaka fas AC -motorer
Enstaka fas AC -motorer används ofta i små apparater och hemapplikationer. De kan ytterligare klassificeras i olika typer, såsom split -fas, kondensator - start och kondensator - körmotorer.
- Startregion: Enstaka fasmotorer har i allmänhet ett lågt startmoment. Split - fasmotorer använder en splittringsfaslindning för att skapa ett roterande magnetfält vid start - men deras startmoment är begränsat. Kondensator - Startmotorer Använd en kondensator i hjälplindningen för att öka startmomentet. Kondensatorn ger en fasförskjutning i strömmen och skapar ett starkare roterande magnetfält.
- Region: När motorn når en viss hastighet kopplas den startlindningen (i split -fas- och kondensator - startmotorer) vanligtvis och motorn går på huvudlindningen. Kondensator - Körmotorer använder en kondensator kontinuerligt under drift för att förbättra effektfaktorn och den löpande prestandan.
För små skala applikationer kan du vara intresserad av3 fas 110V motorAlternativ tillgängliga på vår webbplats, som också kan erbjuda tillförlitlig prestanda i enstaka fas- eller tre -fasinställningar beroende på dina krav.
Vridmoment - hastighetskurva för AC -servomotorer
AC Servo Motors är utformade för högprestationskontrollapplikationer. Deras vridmoment -hastighetskurva kännetecknas av en hög vridmomentutgång vid låga hastigheter och ett relativt platt vridmomenthastighetskarakteristik över ett brett hastighetsområde.
- Region med låg hastighet: AC -servomotorer kan producera ett högt kontinuerligt vridmoment vid låga hastigheter, vilket är viktigt för applikationer som kräver exakt positionering och högt vridmoment vid start - såsom robotarmar och CNC -maskiner.
- Höghastighetsregion: Vridmomentet minskar gradvis när hastigheten ökar, men motorn kan fortfarande upprätthålla en relativt hög vridmomentutgång i höga hastigheter jämfört med andra typer av växelströmsmotorer. Detta möjliggör snabb acceleration och retardation, vilket gör AC -servomotorer lämpliga för dynamiska applikationer.
- Kontrollregion: AC -servomotorer styrs vanligtvis av en servo -enhet, som kan justera vridmomentet och hastigheten baserat på återkopplingen från en position eller hastighetssensor. Detta möjliggör exakt kontroll av motorns drift.
Påverkan av vridmoment - hastighetskurvor på motorisk val
När du väljer en växelströmsmotor för en specifik applikation är vridmomentkurvan en av de viktigaste faktorerna att tänka på. Här är några viktiga punkter:
- Starta vridmomentkrav: Om lasten har en hög tröghet och kräver ett högt startmoment, såsom ett stort transportband eller en tung pump, bör en motor med ett högt startmoment, som en ekorre -burinduktionsmotor eller en sårrotorinduktionsmotor, väljas.
- Krav på hastighetskontroll: För applikationer som kräver hastighetskontroll, såsom en variabel hastighetsfläkt eller ett maskinverktyg, är en motor med ett brett hastighet - kontrollområdet, som en sårrotorinduktionsmotor eller en AC -servomotor, mer lämplig.
- Konstant - hastighetskrav: Om applikationen kräver en konstant hastighet, till exempel en generator eller ett synkron drivsystem, är en synkronmotor det bästa valet.
Slutsats
Att förstå vridmomentens hastighetskurvor för olika typer av AC -strömmotorer är avgörande för att välja rätt motor för din applikation. Varje typ av motor har sin unika vridmomentkarakteristik, som bestämmer dess lämplighet för olika belastningar och driftsförhållanden.

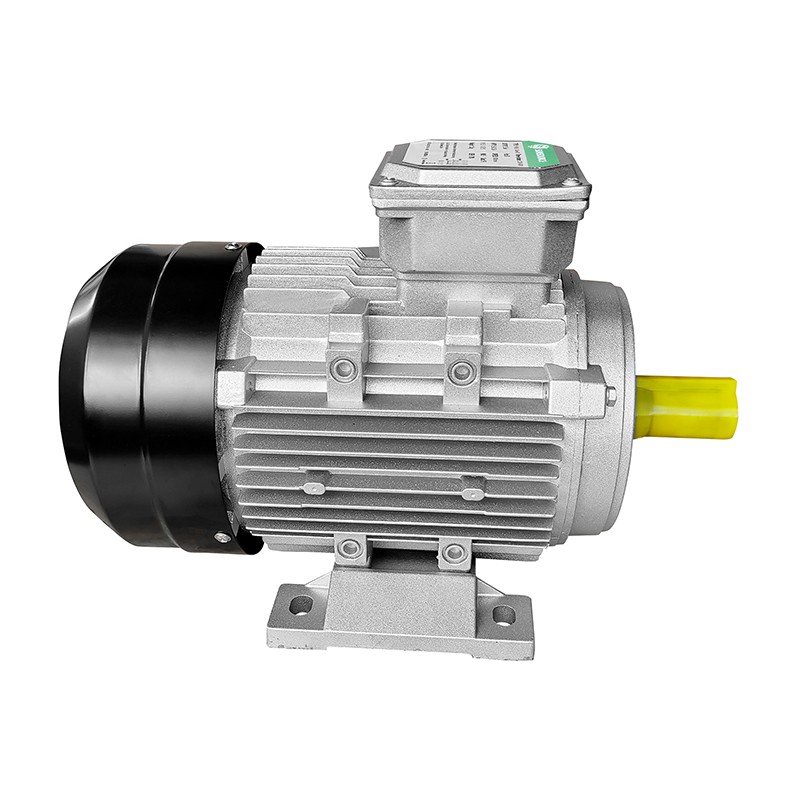

Som AC -nuvarande motorleverantör erbjuder vi ett brett utbud av motorer av hög kvalitet, inklusiveAC Ki Motor, för att tillgodose dina olika behov. Oavsett om du letar efter en motor för industriella applikationer, hushållsapparater eller högkontrollsystem med hög precision har vi rätt lösning för dig.
Om du är intresserad av att lära dig mer om våra AC -nuvarande motorer eller vill diskutera dina specifika krav, vänligen kontakta oss för en upphandlingsförhandling. Vårt team av experter är redo att hjälpa dig att hitta den bästa motoriska lösningen för ditt projekt.
Referenser
- Chapman, SJ (2012). Electric Machinery Fundamentals. McGraw - Hill.
- Fitzgerald, AE, Kingsley, C., & Umans, SD (2003). Elektriska maskiner. McGraw - Hill.
- Krause, PC, Wasynczuk, O., & Sudhoff, SD (2002). Analys av elektriska maskiner och drivsystem. Wiley - Interscience.
